AutoCAD(오토캐드) 명령어 정리[2010] - DIMLINEAR(선형치수기입)

DIMLINEAR(선형 치수 기입)

선형 치수로 치수선은 수평, 수직, 회전이 가능하다. 또한 치수 문자 및 치수 문자의 각도

를 변경할 수 있다.

	Command	dimlear or dimlin
	Ribbon	Annotate>Dimension>Linear

	>>옵 션
	select object : 치수를 기입할 객체를 직접 선택하여 치수를 기입한다. Mtext : 치수 문자를 Mtext에 의하여 변경한다. Text : 치수 문자를 Text에 의하여 변경한다. Angle : 치수 문자가 기입될 각도를 지정한다. Horizontal : 수평 치수를 기입한다. Vertical : 수직 치수를 기입한다. Rotated : 치수선의 회전 각도를 기입한다.

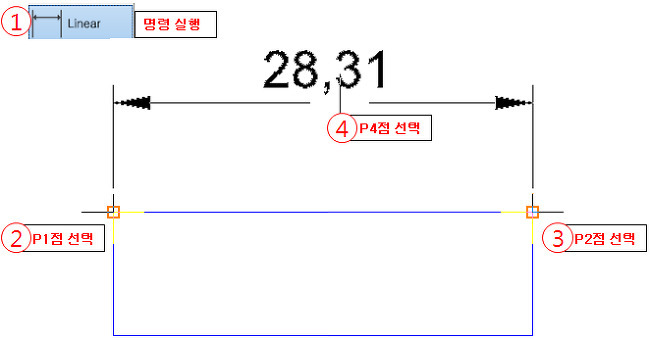

	(1) 수평 치수 또는 수직 치수 넣기

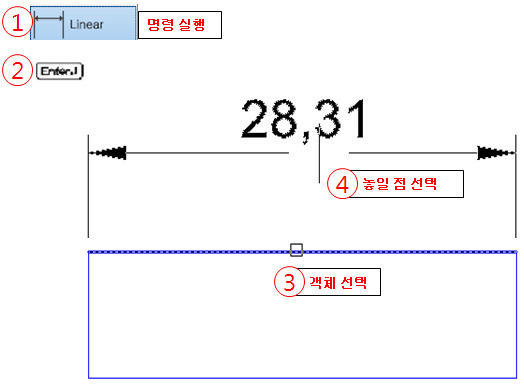

	(2) 선택한 선에 평행한 치수 기입

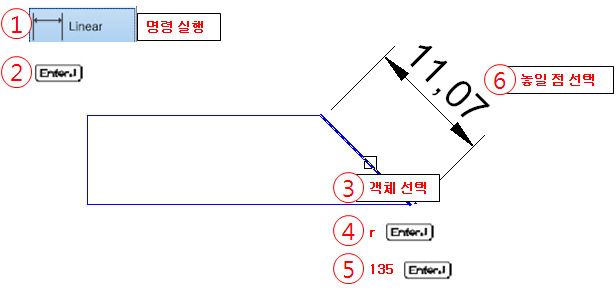

	(3) 회전 치수 기입

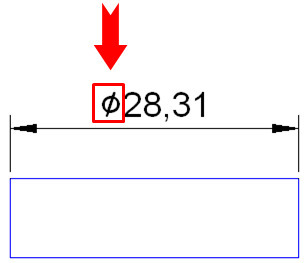

	(4) 다중 문자 편집기를 이용한 문자의 첨가
	Text 옵션을 이용했을 경우 %%C를 직접 입력해야 합니다. 변경된 치수를 입력하면 된다.
