DIMANGULAR(각도 치수 기입)
선이나 원, 호에 각도를 기입한다.
| Command |
Dimangular or dimang |
||
|
Ribbon |
Annotate>Dimensions>Angular |
||
|
|
|
|
|

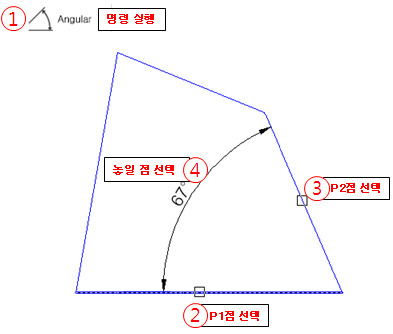

(1) 두 직선이 이루는 각도 기입하기 |
|
|
|
||
|

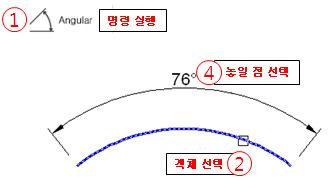

(2) 호의 각도 기입 |
||
|
|
||
|

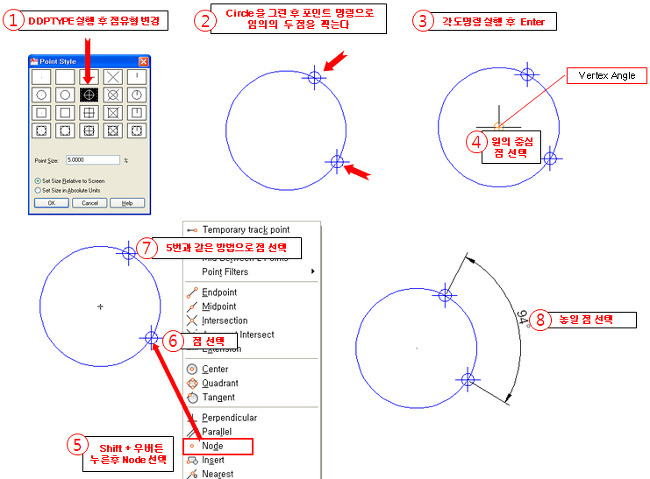

(3) 두 점 사이의 각도 기입 |
||
 |
||
|

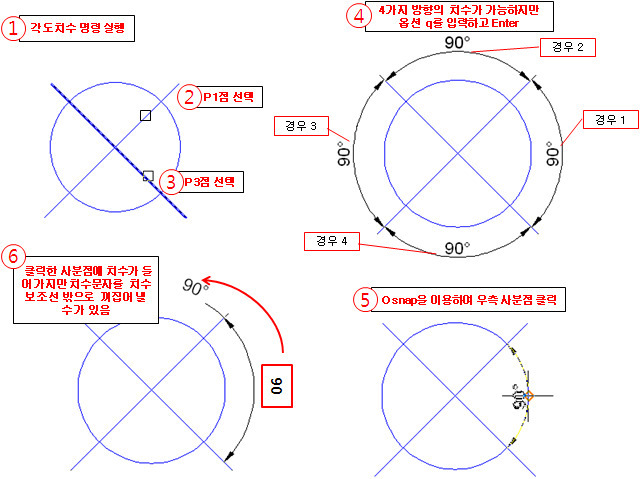

(4) 사분점을 이용한 치수선 연장하여 기입하기 |
||
|
|
